» Муфты взрывозащищенные МТМ-6У

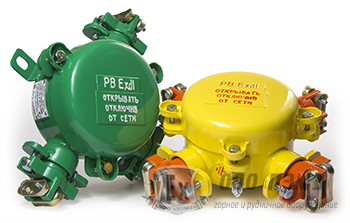

Муфты тройниковые металлические МТМ

Назначение:

Муфта тройниковая металлическая МТМ-6У предназначена для соединения и разветвления гибких кабелей силовых цепей и цепей управления.

Область применения:
Подземные выработки угольных шахт, рудники и наземные строения, опасные по газу метану и угольной пыли.



Маркировка взрывозащиты:

РВ Ex db I,

РВ Ex db [ia] I


Нормы:
ТР ТС 012/2011
ГОСТ 31610.0-2014
ГОСТ IEC 60079-1-2011
ГОСТ 31610.11-2014



Конструкция:


Муфта МТМ представляет собой взрывонепроницаемую оболочку, в которую устанавливается изоляционная панель, изготовленная из фарфора. На панели смонтированы 3 контактные колодки для подключения жил кабеля. Взрывонепроницаемая оболочка состоит из цилиндрического корпуса внутренним диаметром 132мм, в котором, в зависимости от исполнения, установлены 23 или 4 кабельных ввода для подключения силовых кабелей наружным диаметром 16мм или 25мм. В зависимости от требуемых нужд в муфтах МТМ дополнительно могут устанавливаться клеммы для подключения жил кабелей искробезопасных цепей.

Преимущества:
Изоляционная панель муфты изготовлена из фарфора, практически не подверженного старению и разрушению в результате воздействия на них повышенной влажности воздуха и нагрева в шахтных условиях.
Конструкция зажимов силовых цепей обеспечивает надежный контакт непосредственно между жилами кабеля без дополнительных перемычек, что сказывается на снижении нагрева как изолятора, так и самих жил кабеля.
Муфты МТМ имеют полимерное покрытие, стойкое к механическим воздействиям, а также к неблагоприятным воздействиям окружающей среды, надежно защищающее от коррозии.
Пространство внутри коробки обеспечивает комфортное подключение до четырех кабелей.


Условия эксплуатации:
1) Температура окружающей среды: от -30°С до +45°С
2) Относительная влажность воздуха при (+35±2)°С: до (98±2)%

Комплектность:
Муфта МТМ, шт. 1
Паспорт, шт. 1/20*
Сертификат соответствия (копия) 1**

* При отгрузке меньших партий паспорт поставляется с каждой партией.
** Один экземпляр на комплект отгрузки по требованию заказчика.


Модификации муфт МТМ:

МТМ-6У, МТМ-6У-01, МТМ-6У-02



Структура условного обозначения:

МТМ-6У(-01,02)

МТМ-6У - муфта тройниковая металлическая

01(02) - модификация; 01 - 4 кабельных ввода, без искробезопасных цепей; 02 - 4 кабельных ввода, с искробезопасными цепями.

   Основные параметры и размеры МТМ-6У МТМ-6У-01  МТМ-6У-02
1. Маркировка взрывозащиты РВ Ex db I  РВ Ex db [ia] I
 2. Степень защиты  IP54
 3. Номинальное напряжение силовых цепей, В  660
 4. Номинальный ток силовых цепей, А 80
 5. Количество зажимов силовых цепей, шт  3
 6. Количество зажимов цепей управления, шт  -  2
 7. Количество кабельных вводов, шт  3
 8. Габаритные размеры, мм 285х285х105
 9. Масса, кг, не более 5,3 6,1 6,2
 10. Срок эксплуатации (службы), лет 10
 11. Ресурс изделия (наработка на отказ), ч  50000

МТМ-6У-03, МТМ-6У-04

   Основные параметры и размеры МТМ-6У-03 МТМ-6У-04
1. Маркировка взрывозащиты РВ Ex db I
 2. Степень защиты  IP54
 3. Номинальное напряжение силовых цепей, В  660
 4. Номинальный ток силовых цепей, А 80
 5. Количество зажимов силовых цепей, шт  3 2
 6. Количество зажимов цепей управления, шт  - -
 7. Количество кабельных вводов, шт  3 2
 8. Габаритные размеры, мм 285х285х105
 9. Масса, кг, не более 6,0 5,1
 10. Срок эксплуатации (службы), лет 10
 11. Ресурс изделия (наработка на отказ), ч  50000

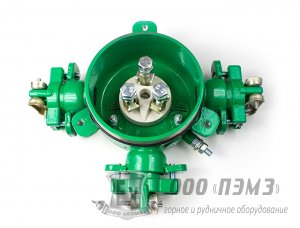

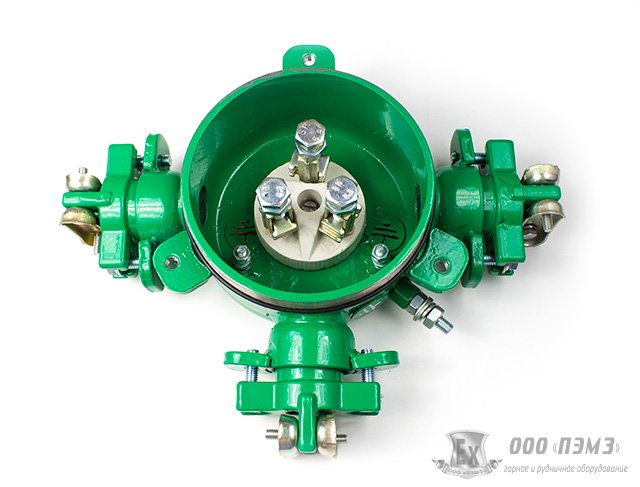

   Муфта МТМ-6У (рис. 1) имеет 3 кабельных ввода для подключения кабелей наружным диаметром 16мм или 25мм. В муфту установлена панель с тремя зажимами для подключения жил силовых кабелей и расчитана на ток 80 апмер. Каждый силовой зажим представляет вертикальную колодку, расположенную на фарфоровом изоляторе. В колодке установлены две пластины для зажима жил кабелей. Надежный контакт жил в колодке осуществляется между пластинами путем стягивания их болтом.  Муфты взрывозащищенные МТМ-6У
  Рис.1

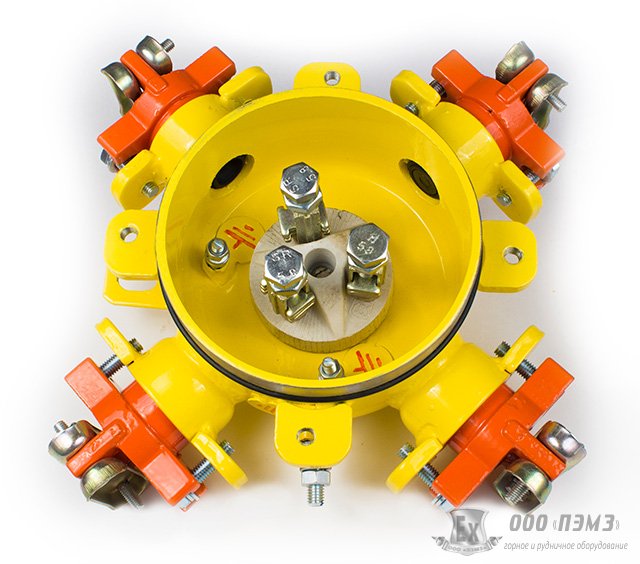

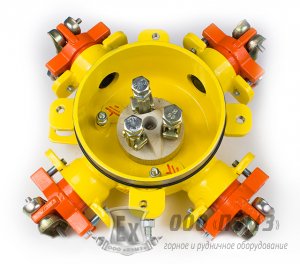

Муфты взрывозащищенные МТМ-6У  Муфта МТМ-6У-01  (Рис. 2) имеет 4 кабельных ввода для подключения кабелей наружным диаметром 16мм или 25мм. В муфту установлена панель с тремя зажимами для подключения жил силовых кабелей и расчитана на ток 80 апмер.
 Рис. 2

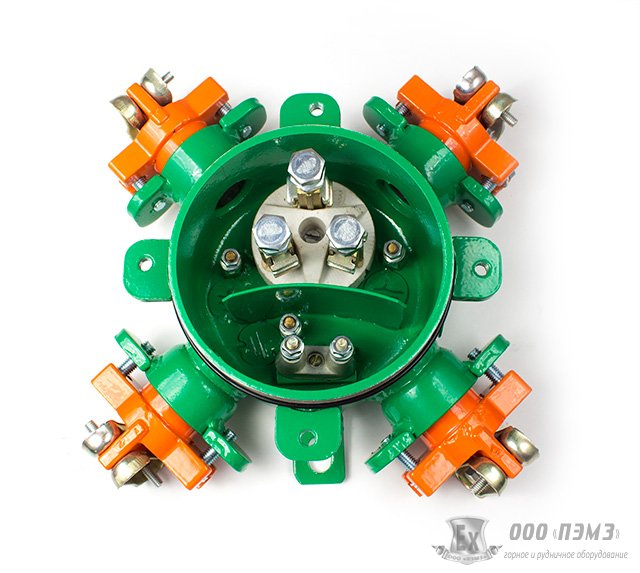

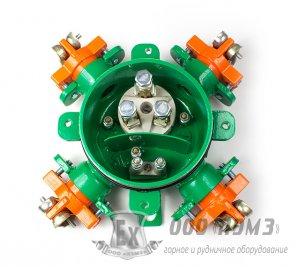

Муфта МТМ-6У-02 (Рис. 3) имеет 4 кабельных ввода для подключения кабелей наружным диаметром 16мм или 25мм. В муфту установлена панель с тремя зажимами для подключения жил силовых кабелей и расчитана на ток 80 апмер и двумя зажимами для подключения жил кабелей искробезопасных цепей.
Напряжение цепей управления, В, не более:
постоянное: 60
переменное: 42
Ток цепей управления, А (не более): 2
Муфты взрывозащищенные МТМ-6У



Рис. 3

Муфты взрывозащищенные МТМ-6У

 Муфта МТМ-6У-03  (Рис. 4) имеет 4 кабельных ввода для подключения кабелей наружным диаметром 16мм или 25мм. с внутренней резьбой G1 или G 3/4 для прокладки кабелей в трубах. В муфту установлена панель с тремя зажимами для подключения жил силовых кабелей и расчитана на ток 80 апмер.

Рис. 4



Муфта МТМ-6У-04  (Рис. 5) имеет 2 кабельных ввода для подключения кабелей наружным диаметром 8мм, либо от 16мм до 25мм. В муфту установлена панель с тремя зажимами для подключения жил силовых кабелей и расчитана на ток 80 апмер.

Муфты взрывозащищенные МТМ-6У



Рис. 5
